T Κατακόρυφη τύπου αυτόματη στρογγυλή εμπορευματοκιβώτιο ετικέτα μηχανή

Αυτό το μηχάνημα είναι εφαρμόσιμο για κυκλική επισήμανση επιφάνειας, όπως στρογγυλό δοχείο, η περιγραφή εφαρμογής λεπτομέρεια ως εξής:

ΘέμαΠεριγραφή εφαρμογής
Εφαρμοστέο κοντέινερΤα ακόλουθα σενάρια μπορούν να επιλεγούν για ένα μηχάνημα:

1) Γύρος δοχείο, όπως στρογγυλή φιάλη

2) Κυκλική επιφάνεια, όπως δοχείο με τμήμα κυκλικού τόξου

Εφαρμοστέος τύπος ετικέταςΑυτοκόλλητη ετικέτα

1) Μη διαφανές ως πρότυπο

2) Διαφανές ως προαιρετικό

Αριθμός της ετικέτας1) 1 ετικέτα

2) 2 ετικέτες που τυπώνονται σε ένα ρολό ετικέτας

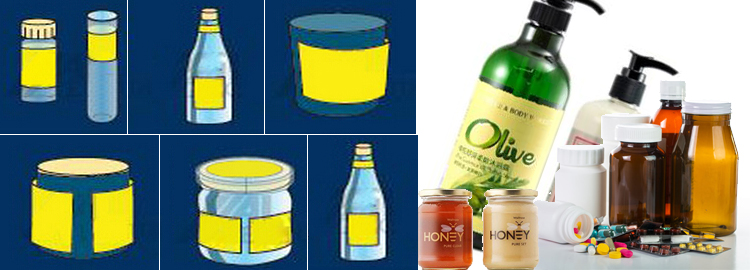

Ακολουθεί το στυλ αναφοράς των εμπορευματοκιβωτίων:



T Κατακόρυφη τύπου αυτόματη στρογγυλή εμπορευματοκιβώτιο ετικέτα μηχανή



Τυποποιημένα χαρακτηριστικά



• Κατάλληλο για στρογγυλό δοχείο ή δοχείο με τμήμα κυκλικού τόξου, σήμα ή διπλή επισήμανση

• Ανοξείδωτο ατσάλι 304 και κράμα αλουμινίου υψηλής κατηγορίας ως κατασκευή του μηχανήματος

• Οι μοναδικές κεφαλές σήμανσης επιτρέπουν τη σταθεροποίηση της σύσφιξης και της τάνυσης της ετικέτας. Και εξασφαλίστε την ακρίβεια της επισήμανσης.

• Η επαγγελματική συσκευή σήμανσης βελτιώνει την ποιότητα της επισήμανσης. Για να εξασφαλίσετε ότι δεν υπάρχουν ρυτίδες και φυσαλίδες. Και σφίξιμο της επικάλυψης.

• Οι κλίμακες βαθμονόμησης είναι κατάλληλες για την προσαρμογή του σχήματος

• Έλεγχος PLC και οθόνη αφής HMI για την επίτευξη έξυπνης λειτουργίας και λήψης προβλημάτων

• Έξυπνος έλεγχος, αυτόματη φωτοηλεκτρική παρακολούθηση, χωρίς αντικείμενο χωρίς επισήμανση, χωρίς αυτοδιόρθωση ετικέτας



 Προαιρετικές δυνατότητες



• Διαφανής αισθητήρας ανίχνευσης σήμανσης

• Εκτύπωση σε απευθείας σύνδεση κώδικα



Σύμφωνα με τη ρύθμιση παραμέτρων PLC μέσω της οθόνης αφής HMI, το δοχείο από την ανάντη διαδικασία, μέσω του μεταφορέα. Περάστε τους τροχούς που χωρίζουν το δοχείο ,. Συγχωνεύστε με το σύστημα ανίχνευσης δοχείων και ετικετών, ο περιέκτης λαμβάνει ακριβή επισήμανση από τις κεφαλές σήμανσης. Η ενισχυτική συσκευή σήμανσης θα εξασφαλίσει την ποιότητα της επισήμανσης ως το τελικό βήμα.

Εκτός από τη σχεδίαση του μηχανήματος, η διαμόρφωση των βασικών εξαρτημάτων θα καθορίσει την ποιότητα του μηχανήματος ή του συστήματος, και στη συνέχεια η διαμόρφωση του συνόλου των βασικών εξαρτημάτων:



ΟχιΣυστατικάΥλικό / Σύντομη λίστα
1Προγραμματιζόμενος Λογικός ΕλεγκτήςDelta, Siemens, Mitsubishi, Panosonic
2Οθόνη αφήςWeinview, Siemens, Delta, Kinco, Panosonic
3Stepper / Servo MotorTeco, Delta, Panosonic, Leadshine
4Μετατροπέας συχνότηταςDelta, Schneider, Leadshine
5Ηλεκτρικά εξαρτήματα κλειδιούSchneider, Chint, Ls, Αρκ
6Κλειδί προστασίας και ρελέSchneider, Delixi
7Κύλινδρος, ΦίλτροAirtac, SMC
8Αισθητήρα φωτοκύτταρουAutonics, Keyence, Leuze, Panosonic, Datalogic



Κατάλογος 1J-x-xxxxxΤ-21100
Μέθοδος ελέγχουΑυτόματο
Αριθμός ετικετών1 ως πρότυπο ή 2 ετικέτες που εκτυπώνονται με το ίδιο ρολό ετικέτας
Διαφάνεια της ετικέταςΜη διαφανής
ΣυγκολλητικόςΑυτοκόλλητες
Κωδικοποίηση / Τυπογραφική μηχανήΑποκλείω
Πλάτος ετικέτας15-150 mm - Συμπεριλάβετε το πίσω χαρτί
Μήκος ετικέτας20-340mm
Ταχύτητα επισήμανσης30-80 τεμ / λεπτό για κανονικό κινητήρα

40-120 τεμ / λεπτό για σερβοκινητήρα

σήμανση Ανοχή+/- 1mm
Διάμετρος του δοχείου25-100 mm
Εξωτερική διάμετρος κυλίνδρων280mm-Max
Κύλινδρος εσωτερική διάμετρος76 mm
Τυπική ταχύτηταΣερβοκινητήρας: 5 ~ 25m / λεπτό

Βηματικός κινητήρας: 5 ~ 19m / min

Απαιτείται συμπίεση αέραΔεν εφαρμόζεται
Κατανάλωση αέραΔεν εφαρμόζεται
Απαιτήσεις ισχύοςAC 220V 50 / 60HZ
Κατανάλωση ηλεκτρικής ενέργειας0,53 Kw
Κατά προσέγγιση βάρος (καθαρό)185 kg
Διάσταση ('mm)1950 * 1100 * 1300 mm

Πρακτικά, σε σύγκριση με το απλό μηχάνημα στην αγορά, εστιάζουμε περισσότερο στις λεπτομέρειες, τα πλεονεκτήματα που αναφέρονται στον παρακάτω πίνακα:

Στόχος επισήμανσηςΤο σχέδιό μας
Δεν υπάρχουν ρυτίδεςΕύλογη συσκευή οδήγησης ετικέτας, περιλαμβάνει

α) Κατεύθυνση και έλξη της ετικέτας

β) Διατήρηση της έντασης της ετικέτας,

γ) διαδικασίες διαχωρισμού ετικετών

Δεν φυσαλίδεςΕύλογη επισήμανση και συσκευές ενίσχυσης
Ακριβής επισήμανσηα) Αισθητήρας ανίχνευσης ετικετών υψηλής ποιότητας και ρυθμιζόμενης θέσης

β) Συσκευή ρύθμισης θέσης δοχείου

γ) Ετικέτα ελέγχου συγχρονισμού

Ευέλικτη λειτουργίαα) Έλεγχος πεντάλ / Αυτόματη ανίχνευση

β) Μονές ή διπλές ετικέτες

γ) Η εκτύπωση κώδικα μπορεί να ενσωματωθεί

δ) Ευέλικτος προγραμματισμός από PLC

ε) Απαραίτητη προστασία, όπως βραχυκύκλωμα, υπερφόρτωση κλπ



Τεκμηρίωση

Με οδηγίες που σας επιτρέπουν να κατανοείτε εύκολα τα προϊόντα μας, είναι διαθέσιμα τα ακόλουθα έγγραφα, αλλά όχι περιοριστικά, που πρέπει να παρέχονται στο στάδιο της αγοράς



ΟχιΕγγραφοΚώδικαςΠεριγραφή
1Οδηγός επιλογής προϊόντωνSGΓια να επιλέξετε ή να προσαρμόσετε τα κατάλληλα προϊόντα για τους πελάτες με βάση τα σχόλια του Οδηγού επιλογής, τα οποία περιλαμβάνουν το υπόβαθρο του έργου, τις παραμέτρους και την απαίτηση άλλου πελάτη
2Προφίλ προϊόντωνPPΓια να μπορέσουν οι πελάτες να κατανοήσουν την επισκόπηση των προϊόντων, καλύπτουν τμήματα βασικών λειτουργιών, εφαρμογών, κατασκευών, τυπικών προϊόντων, εγκρίσεων και προαιρετικών λειτουργιών
3Οδηγίες εγκατάστασηςΣΕΓια να εξηγήσετε το βήμα της εγκατάστασης του εξοπλισμού και να συμπεριλάβετε και οδηγίες σχετικά με τη θέση σε λειτουργία
4Εγχειρίδιο χρήστηUMΓια να καλύψετε το περιεχόμενο της Λειτουργίας & Συντήρησης και της Λήψης Προβλημάτων



Οι Υπηρεσίες μας

T Κατακόρυφη τύπου αυτόματη στρογγυλή εμπορευματοκιβώτιο ετικέτα μηχανή



Προσαρμογή



Φιλοσοφία προσαρμογής



Το προϊόν που επιδεικνύει μπορεί να μην ανταποκρίνεται απόλυτα στις απαιτήσεις σας, η φιλοσοφία μας είναι να προσαρμόζουμε την πραγματική ανάγκη σας, Για να ελαχιστοποιήσετε την αδράνεια και τη λειτουργία. Για να σας προσφέρουμε προϊόντα με απόδοση και κόστος ισορροπημένα. Ακολουθούν οι παράγοντες που πρέπει να λαμβάνονται υπόψη κατά την προσαρμογή:



• Διαφανής αισθητήρας ανίχνευσης σήμανσης

• Εκτύπωση σε απευθείας σύνδεση κώδικα





Οδηγός επιλογής



Οι οδηγοί επιλογής είναι διαθέσιμοι για κυκλοφορία, επικοινωνήστε μαζί μας για να επιλέξετε προϊόντα και υποστήριξη προσαρμογής.



Δήλωση

  • Οι εικόνες που προβάλλουν σε αυτό το προφίλ αντιπροσωπεύουν προϊόντα της σειράς και υπόκεινται στο νεότερο ή προσαρμοσμένο σχέδιο
  • Λόγω του τεράστιου αριθμού ενημερώσεων τεκμηρίωσης, τα δεδομένα που αναφέρονται σε αυτό το προφίλ ενδέχεται να μην ενημερώνονται έγκαιρα. Επικοινωνήστε με την υπηρεσία εξυπηρέτησης πελατών για την πιο πρόσφατη έκδοση.
  • Τα χαρακτηριστικά ή οι λειτουργίες εμφανίζονται σε αυτό το προφίλ υπό την επιφύλαξη της πρόσθετης περιγραφής της προσφοράς
